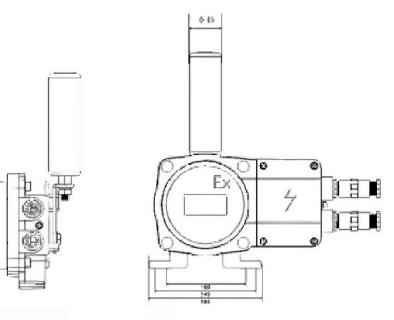

RUIH/PT1防爆跑偏開關概述

技術參數：

• 觸點容量：AC380V/5A
• 額定電壓：380V/220V
• 環境溫度：-30℃-+80℃
• 相對濕度：≤85%RH (25℃時)
• 防爆標志：ExdbⅡCT Gb; Ex tbⅢC

產品特點：

1. 加厚殼體，采用鋁合金精密鑄造，配置防爆電纜接頭，滿足防爆要求。
2. 自帶防爆接線盒和接地接線柱，避免虛接短接，提高安全性。
3. 硅膠密封墊，使用壽命長，防護等級高（IP66），防水、防塵、防爆。
4. 磁吹滅弧開關代替微動開關，壽命長，性能穩定可靠，減少誤動作。

工作原理：
當膠帶輸送機運行中的膠帶發生跑偏時，膠帶邊緣擠壓立輥使之傾斜。若傾斜角度大于一級動作角度，立即發出一組開關信號（通常用于告警）；若繼續傾斜大于二級動作角度，則輸出另一組開關信號（通常用于停機）。膠帶機恢復正常運行后，輥筒自動復位。

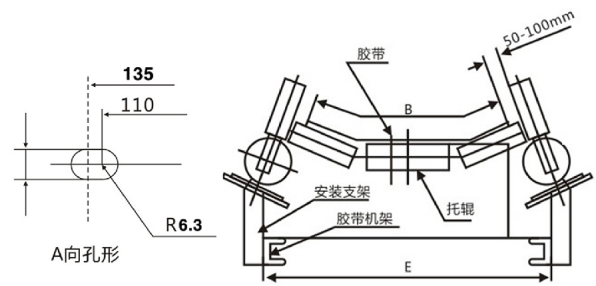

安裝說明：

1. 將跑偏開關固定在支架上，然后焊接在膠帶機架上。
2. 確保立輥軸線與膠帶平面相垂直。
3. 立輥與膠帶邊緣的距離L應為50-100mm。
4. 膠帶應位于立輥下端1/3處。
5. 每50M可安裝跑偏開關一對，以確保膠帶輸送機的安全運行。

注意事項：

• 在安裝和使用過程中，應嚴格遵守相關安全規定和操作規程。
• 定期檢查跑偏開關的工作狀態，確保其正常運行。
• 在更換或維修跑偏開關時，應確保電源已斷開，并采取必要的安全措施。

將防爆接線盒蓋打開，可見到一對6P接線端子，接線端子上標有接線圖。
